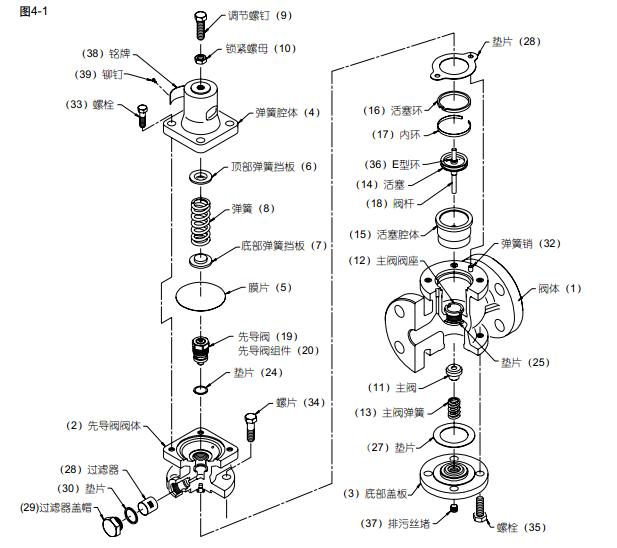

GP-1000蒸汽减压阀结构及拆装步骤
[8月16日]


拆卸减压阀前请注意:须确保减压阀阀前和阀后截止阀已经关闭,内部压力已经全部释放,处于安全温度下。
先导阀的拆卸
1.拧松螺母(10),转动调节螺钉(9),对弹簧(8)松解压缩。
2.取下弹簧腔体(4)上的螺栓(33)。拆下弹簧腔体,弹簧,顶部的弹簧挡板(6),底部弹簧挡板(7)和膜片(5)。
3.拆下先导阀组件(19)和(20)。

活塞的拆卸
1.拆下先导阀阀体(2)上的螺栓(34)。提起阀杆(18),拆下活塞环(16)和内环(17)。

主阀的拆卸
1.拆下底部盖板(3)上的螺栓(35)。取下底部盖板,主阀弹簧(13)和主阀(11)。

重新组装
1.确保主阀和阀座、先导阀和阀座上无划痕。即使阀瓣和阀座上出现一条小划痕也会导致泄漏。
2.确保活塞和活塞腔体之间的滑动自如、流畅。
3.确保已更换全部垫片和膜片。
4.按照与拆卸步骤相反的顺序进行重新组装。
